Горелки газомазутные типа ГГМ
Горелочные устройства вихревые типа ГГМ предназначены для безопасного и экономичного сжигания газообразного и жидкого топлива в топках стационарных паровых, водогрейных котлов, котлов утилизаторов и в других топливоиспользующих установках.
Конструкция горелочного устройства разработана с учетом накопленного опыта эксплуатации, проектирования и математического моделирования аэродинамики горения. Характеристики горелок соответствуют всем требованиям и нормам, принятым в РФ. Оборудование сертифицировано и изготавливается на собственном производстве с постоянным контролем качества.
Принципиальная особенность горелки типа ГГМ заключается в установке в центральной ее части пилотной линии. Наличие в горелке «дежурного» факела пилотной линии, постоянно взаимодействующего с основным, обеспечивает надежное воспламенение и горение газообразного топлива, стабилизирует и поддерживает устойчивую работу основной горелки на всех режимах и нагрузках котла.
Наличие пилотной части позволило пойти по пути улучшения других характеристик основной горелки. За счет изменения в горелке распределения топлива и воздуха и организации процесса стадийного сжигания достигнуты высокие показатели по выгоранию без повышения концентрации вредных выбросов в атмосферу.
| Наименование параметра | Значение параметра | |
|---|---|---|
| Размерный ряд по номинальной тепловой мощности, МВт | от 5 до 110 | |
| Вид топлива для сжигания | газообразное топливо | жидкое топливо |
| Теплота сгорания топлива, ккал/нм³ (ккал/кг) | согласно заданию на конструирование устройства | |
| Способ подачи топлива | под углом в сносящий воздушный поток | паромеханический или механический распыл |
|
Номинальное давление газообразного топлива перед горелкой, кПа
|
1-5 15-45 |
- |
| Номинальное давление жидкого топлива перед горелкой | - | 1,0-4,0 |
| Коэффициент рабочего регулирования | от 5 до 10 | от 2 до 5 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 | |
| Температурный диапазон внешней среды, °С | от плюс 1 до плюс 50 | |
| Гарантийный срок | 36 месяцев | |
| Средний срок службы | 40 лет | |
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:
- Сертифицированные газовые, комбинированные горелки ГГМ на размерный ряд от 5 до 110 МВт;
- Изделие отечественной разработки и производства;
- Учтен опыт проектирования отечественных и импортных производителей горелок большой мощности
- Высокая надежность и безопасность розжига и работы со 100-% селективностью контроля пламени горелки за счёт встроенной пилотной линии;
- Регулировочные устройства для настройки формы факела под топку;
- Увеличение коэффициента полезного действия котла за счёт стадийного сжигания топлива на малых избытках воздуха;
- Широкий диапазон рабочего регулирования до 1:10 по расходу газа;
- Горелки разрабатываются индивидуально для каждого типа котла, устанавливаются в существующие амбразуры без изменения конфигурации топочных поверхностей котла и интегрируются в технологические схемы с минимальными затратами;
- Пониженные выбросы вредных веществ в атмосферу за счёт стадийного подвода воздуха и внутренней рециркуляции к факелу горелки;
- Плавное регулирование мощности и возможность снижения технологического минимума работы топливосжигающей установки;
- Математическое моделирование аэродинамики горения.

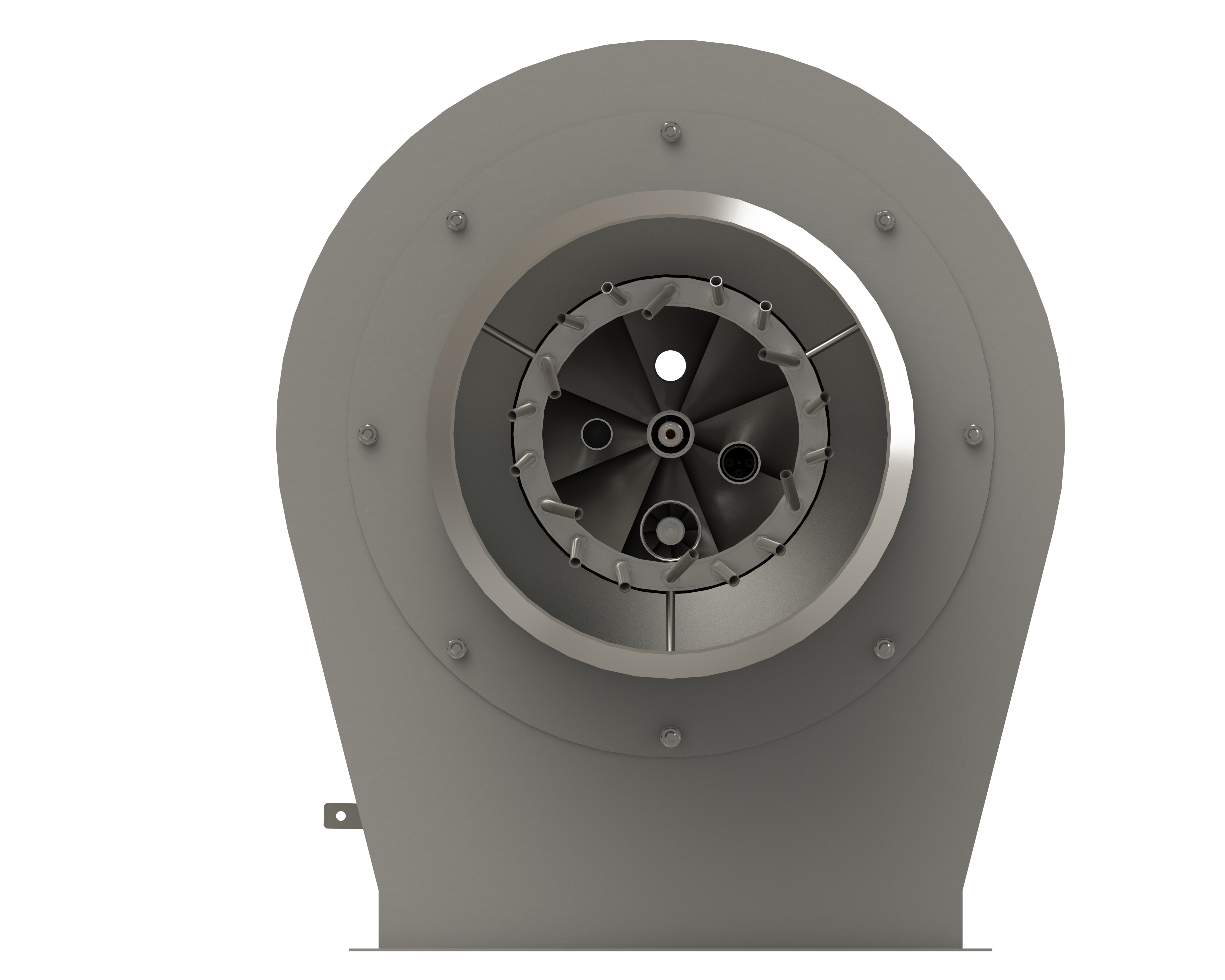

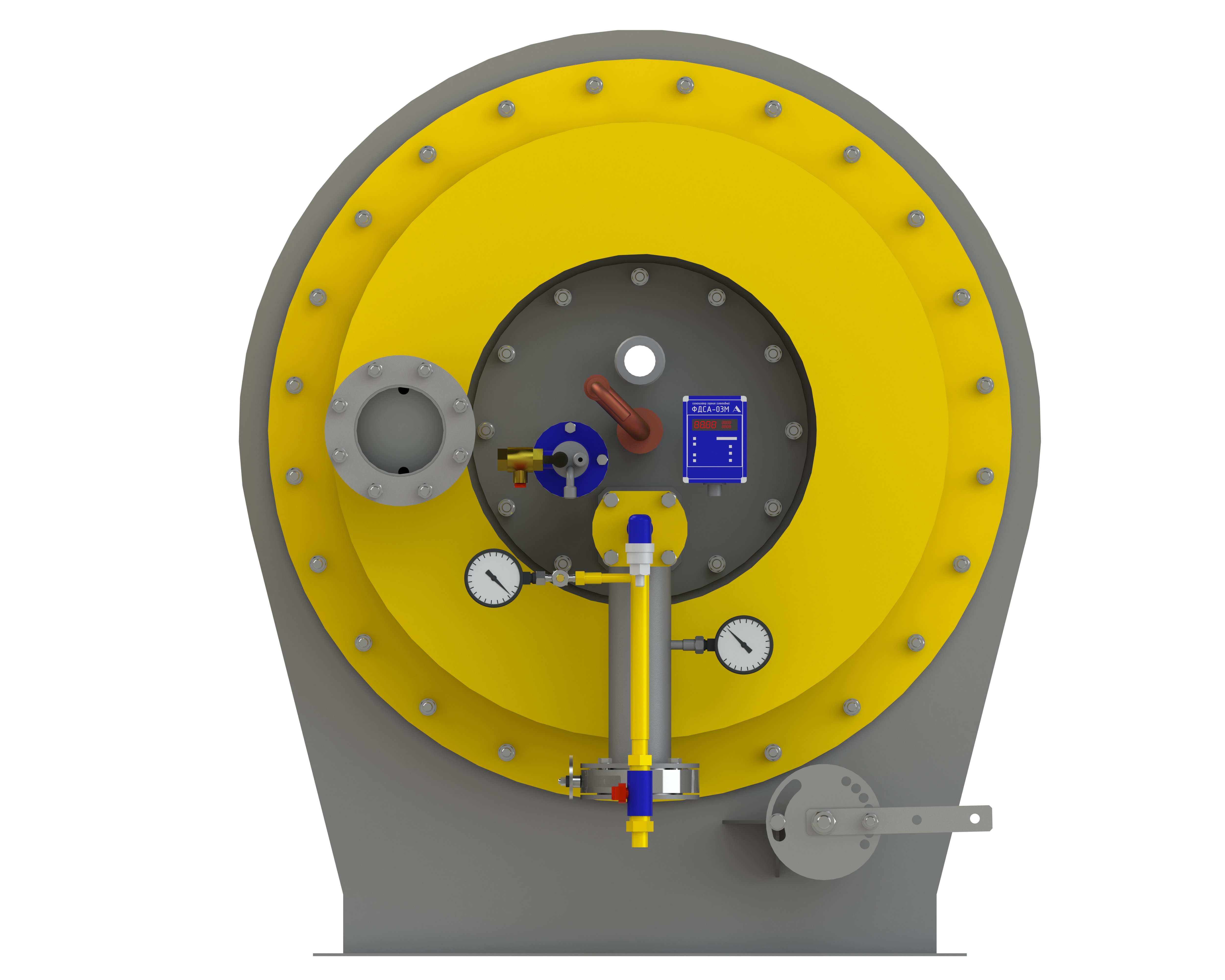

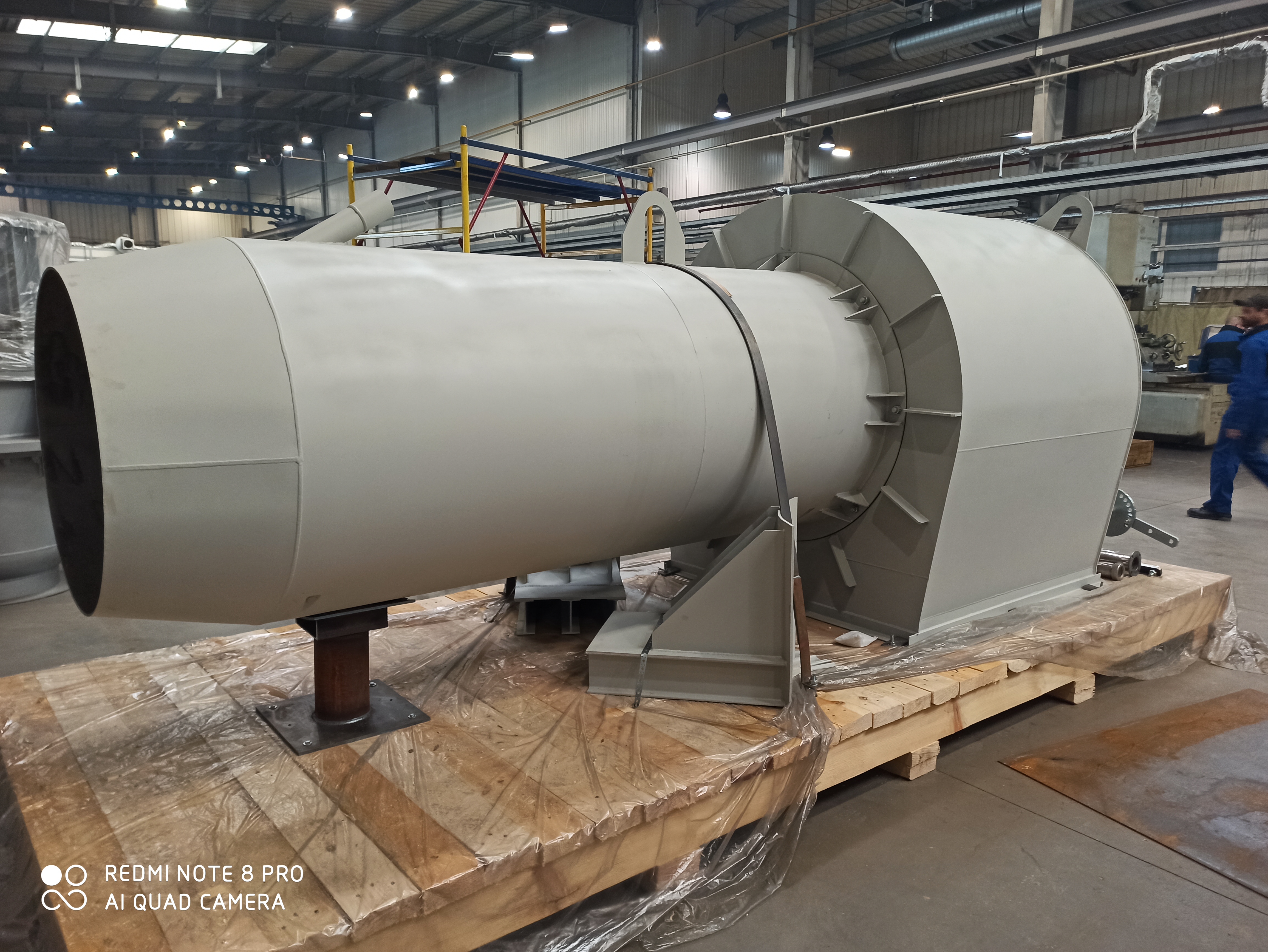

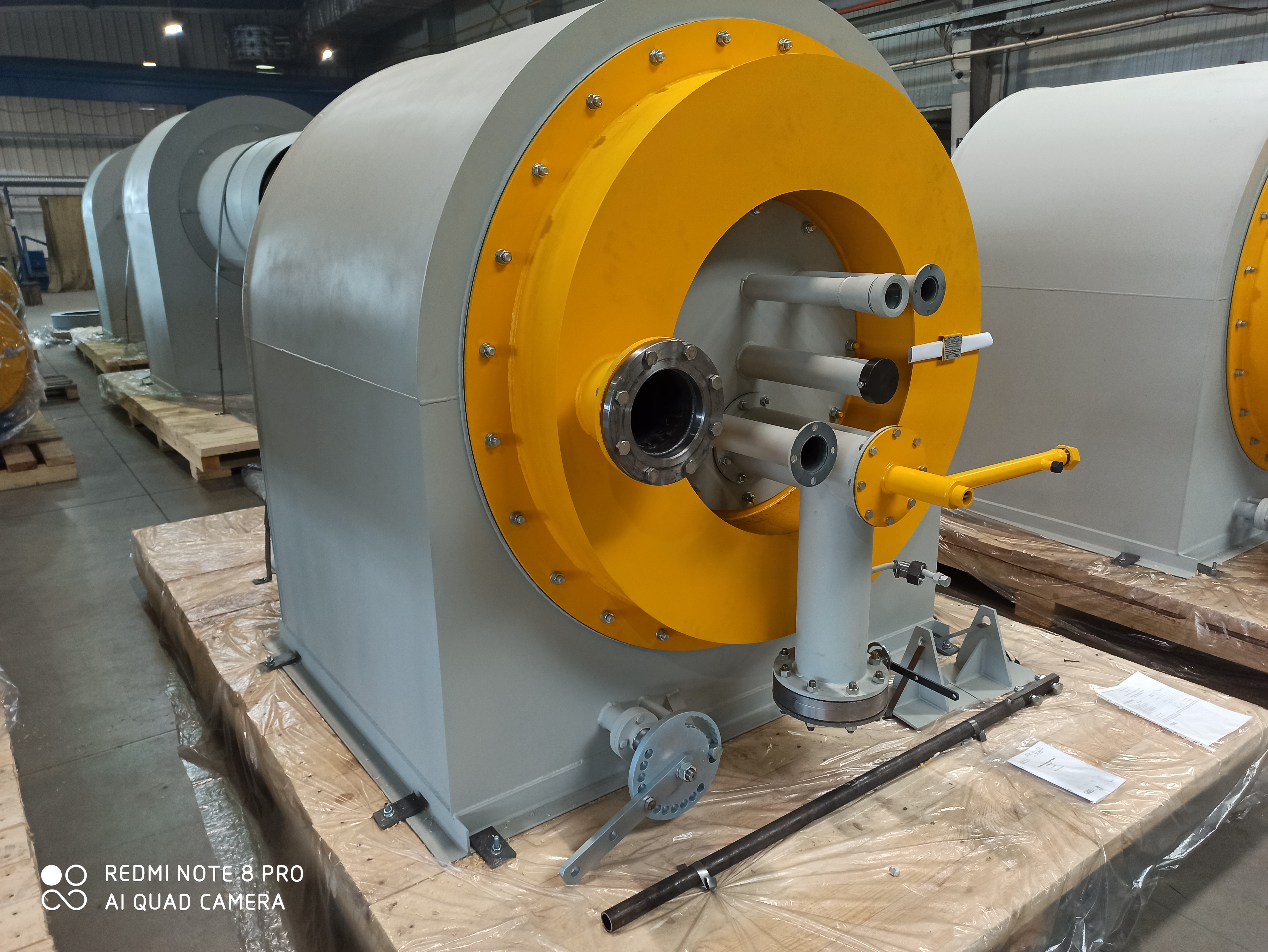

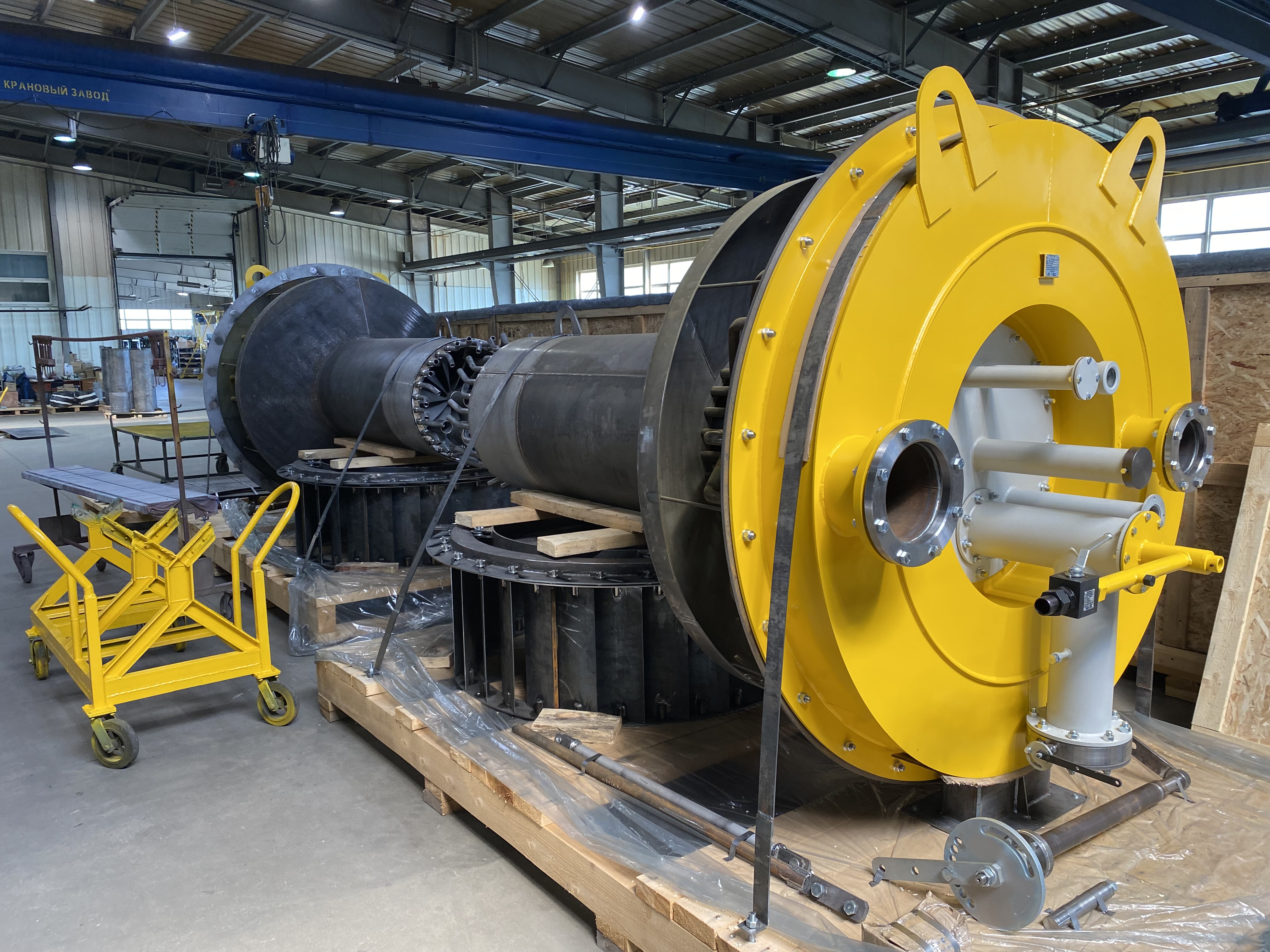

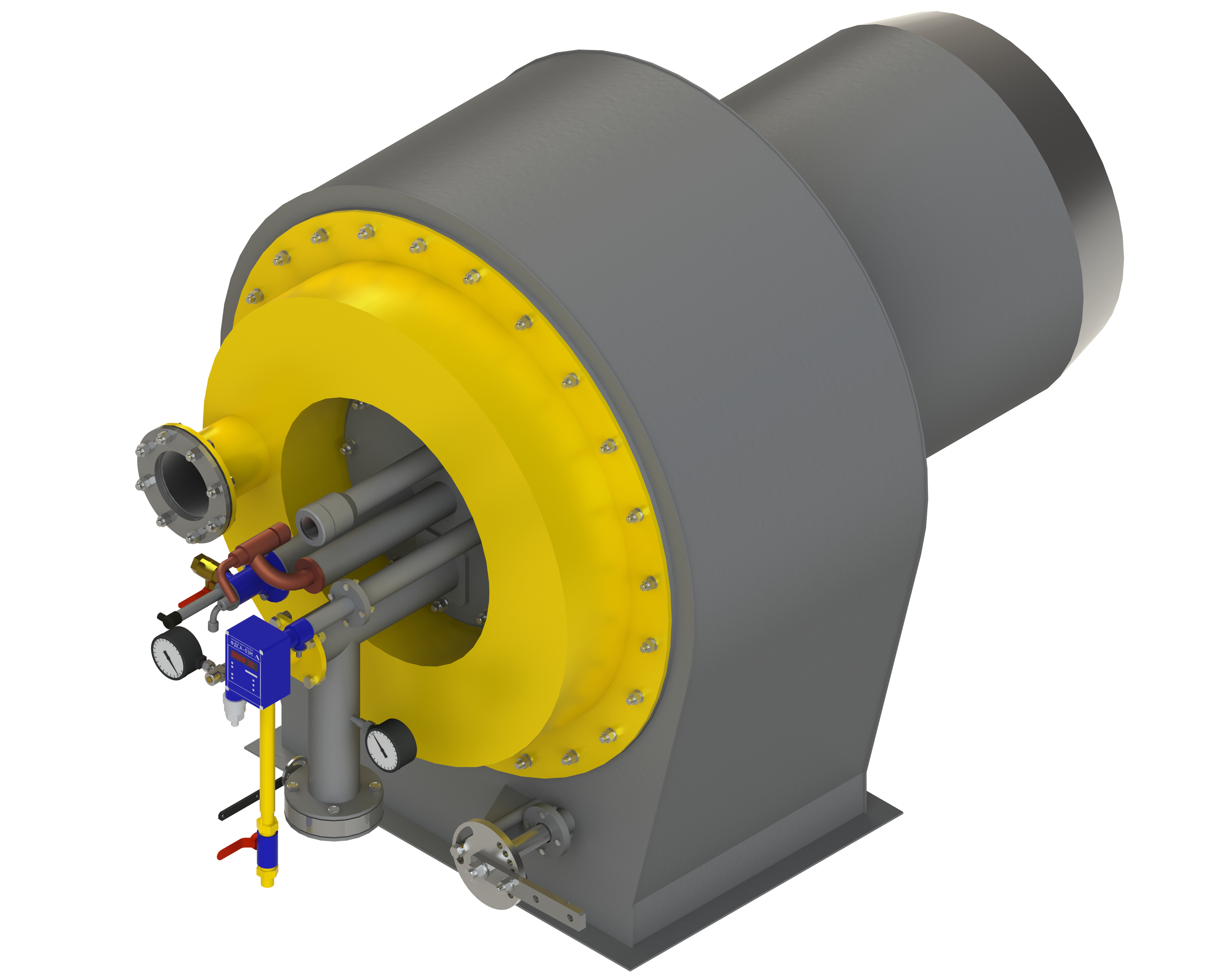

Галерея
