ГАЗОВОЕ ОБОРУДОВАНИЕ
Блочно-модульные горелки типа ТЕКОН-ГБМ
Горелочные устройства предназначены для безопасного и экономичного сжигания природного газа (для газовых горелок ТЕКОН-ГБМ-…-Г); природного газа и дизельного топлива (для комбинированных горелок ТЕКОН-ГБМ-…-ГД) в топках стационарных паровых, водогрейных котлов, котлов утилизаторов и в других топливоиспользующих установках. Конструкция горелочного устройства разработана с учетом накопленного опыта эксплуатации, проектирования и математического моделирования аэродинамики горения. Характеристики горелок соответствуют всем требованиям и нормам, принятым в РФ.

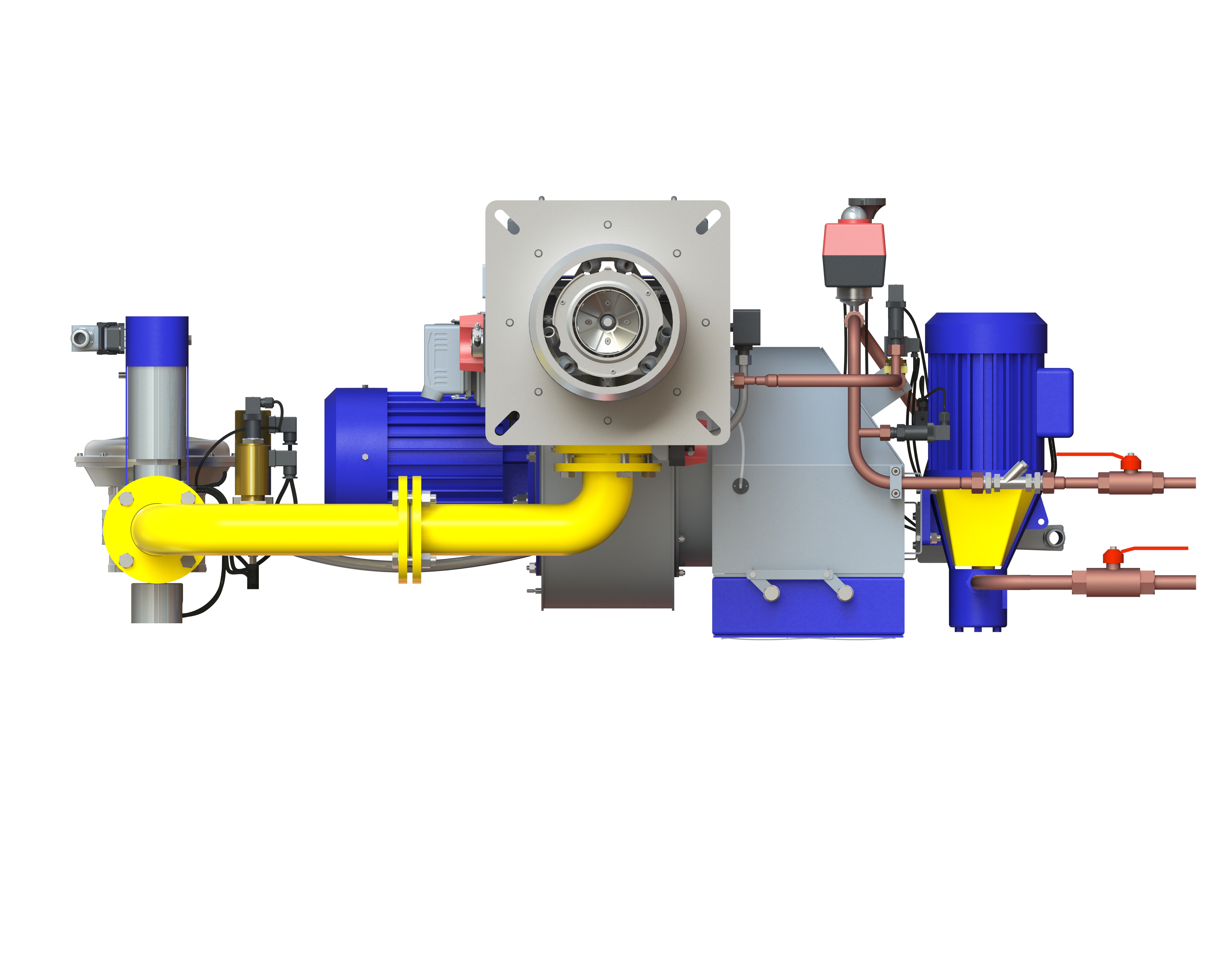

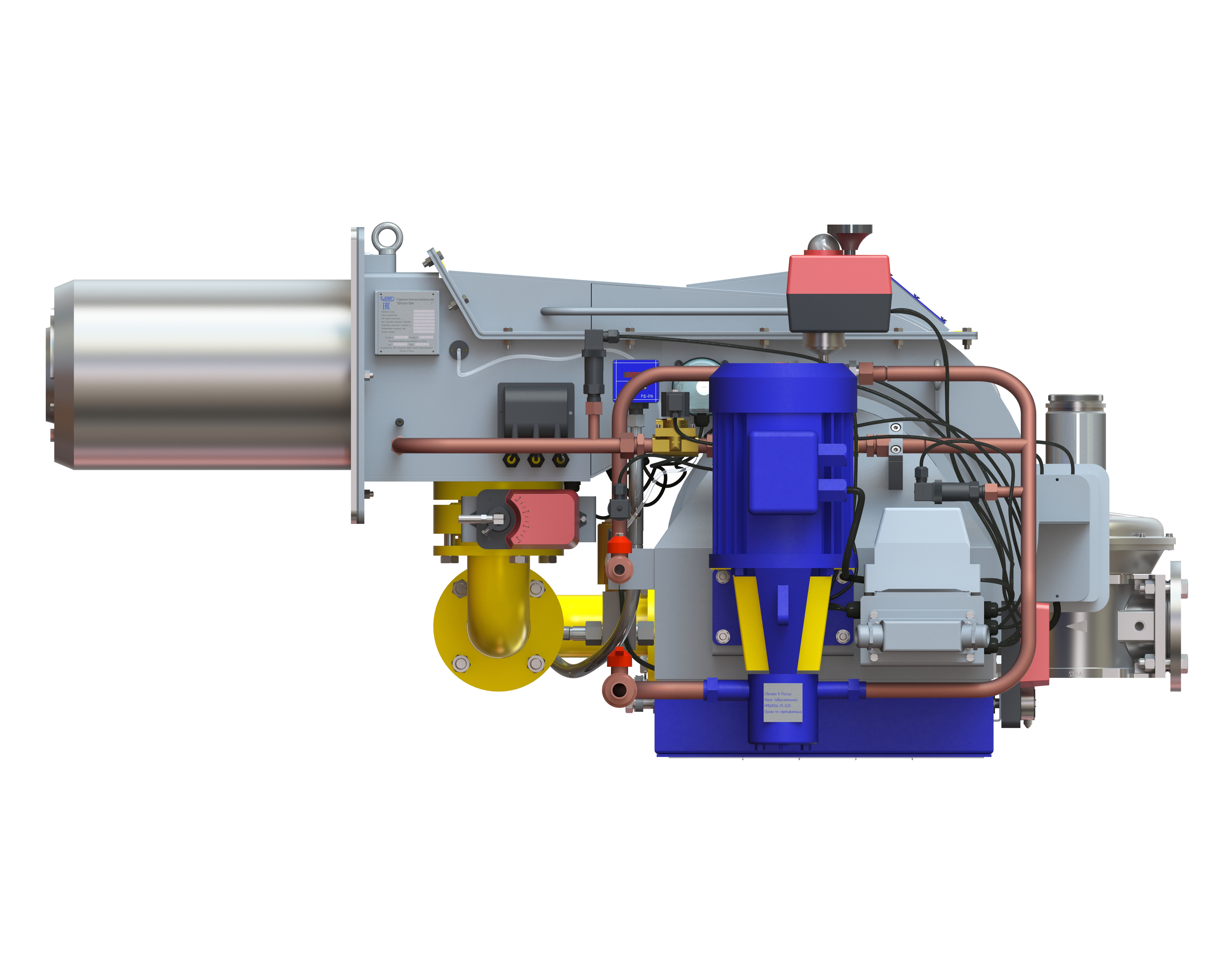

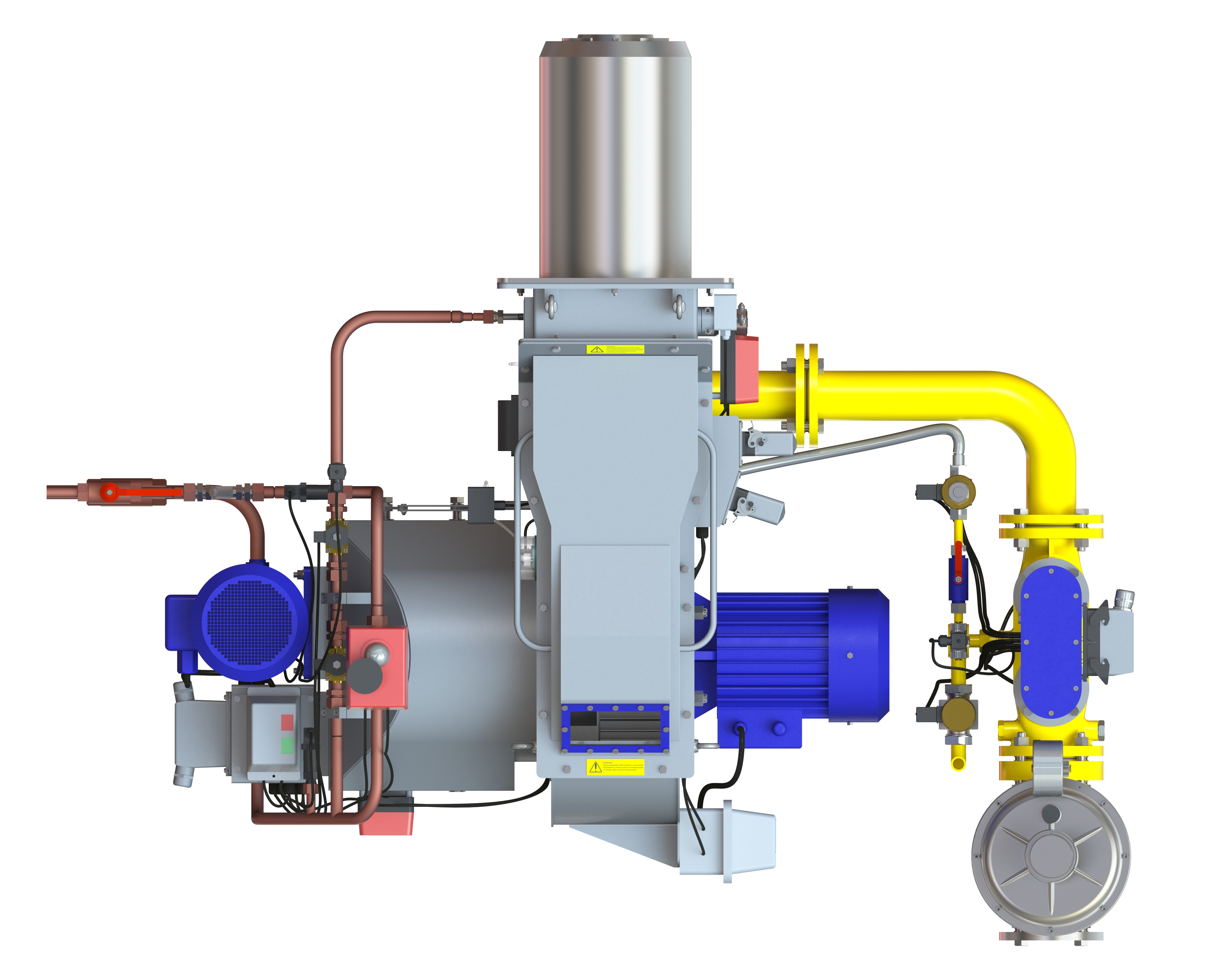

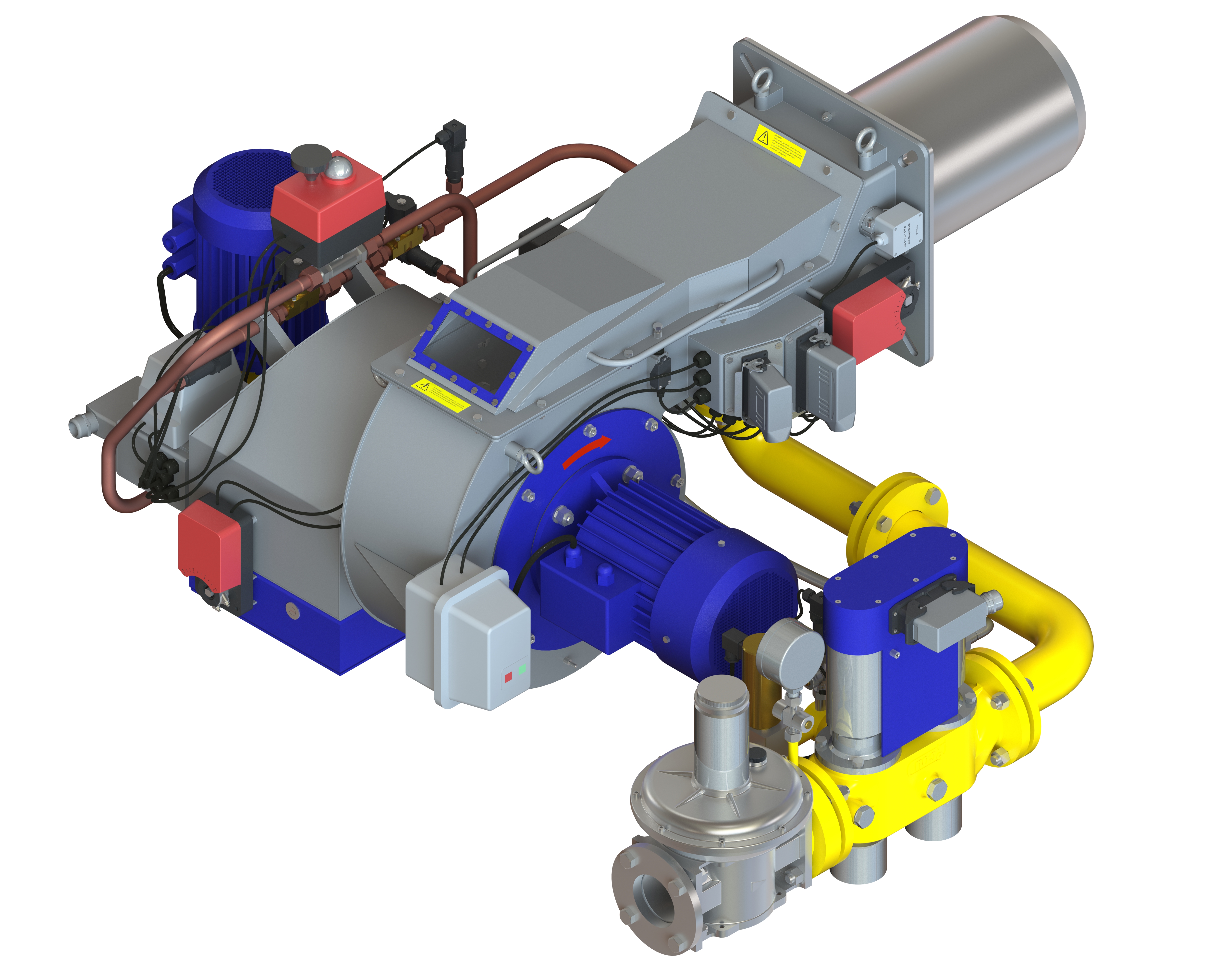

Блочно-модульная горелка типа ТЕКОН-ГБМ представляет собой автоматическую горелку, скомпонованную с вентиляторомвоздуха для горения в единый блок и модулируемой регулировкой мощности.
Горелка, оборудована системами и устройствами, обеспечивающими ее автоматический пуск (включающий продувку камеры горения газоиспользующей установки), перевод в рабочее состояние, контроль собственных параметров и параметров топливоиспользующей установки, сигнализацию и выключение. Работой горелки управляет система автоматического управления горелкой (САУГ) организованная на базе микропроцессорных микросхем.
| Наименование параметра | ТЕКОН-ГБМ-01.3 | ТЕКОН-ГБМ-02.5 | ТЕКОН-ГБМ-05.0 |
|---|---|---|---|
| Максимальная тепловая мощность горелки, МВт | 1,30 | 2,50 | 5,00 |
| Пусковая тепловая мощность газовой пилотной линии, МВт | не более 0,12 | ||
|
Вид и расход топлива на горелку при максимальной мощности¹,²
|
130 109 |
250 209 |
500 419 |
|
Расчётный коэффициент регулирования
|
10 4 |
10 4 |
10 4 |
| Номинальный диаметр присоединения газовой рампы (DN), мм | 50 | 80 | 80 |
| Диапазон давления присоединения к газовой рампе, кПа | 10…50 | ||
| Герметичность предохранительно-запорной арматуры | класс A по ГОСТ 9544 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 | ||
| Температурный диапазон внешней среды, °С | от плюс 1 до плюс 50 | ||
| Класс защиты электрооборудования по ГОСТ 14254 | IP54 | ||
| Напряжение питания В, 50Гц | 220 | ||
| Напряжение питания цепи датчиков, В | 24 | ||
| Гарантийный срок | 36 месяцев | ||
| Средний срок службы | 20 лет | ||
|
Примечания: ¹) нормы параметров рассчитаны при работе на газе с низшей теплотой сгорания 36 МДж/нм³ (8 600 ккал/нм³); при работе на жидком топливе с низшей теплотой сгорания 43 МДж/кг (10 270 ккал/кг). ²) уточняется по типоразмеру жидкотопливной форсунки и параметров работы насоса жидкого топлива. |
|||
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:
- Сертифицированные газовые, комбинированные горелки блочного типа ТЕКОН-ГБМ на размерный ряд от 0,4 до 25 МВт;
- Изделие отечественной разработки и производства;
- Учтен опыт проектирования импортных производителей блочно-модульных горелок
- Высокая надежность и безопасность розжига и работы
- Настраиваемое аэродинамическое сопротивление и выходная скорость газовоздушной смеси
- Увеличение коэффициента полезного действия котла за счёт стадийного сжигания топлива на малых избытках воздуха
- Широкий диапазон рабочего регулирования от 1:10 до 1:20 по расходу газа
- Пониженные выбросы вредных веществ в атмосферу за счёт внутренней рециркуляции газов к факелу горелки
- Плавное регулирование мощности и возможность снижения технологического минимума работы топливосжигающей установки
- Математическое моделирование аэродинамики горения

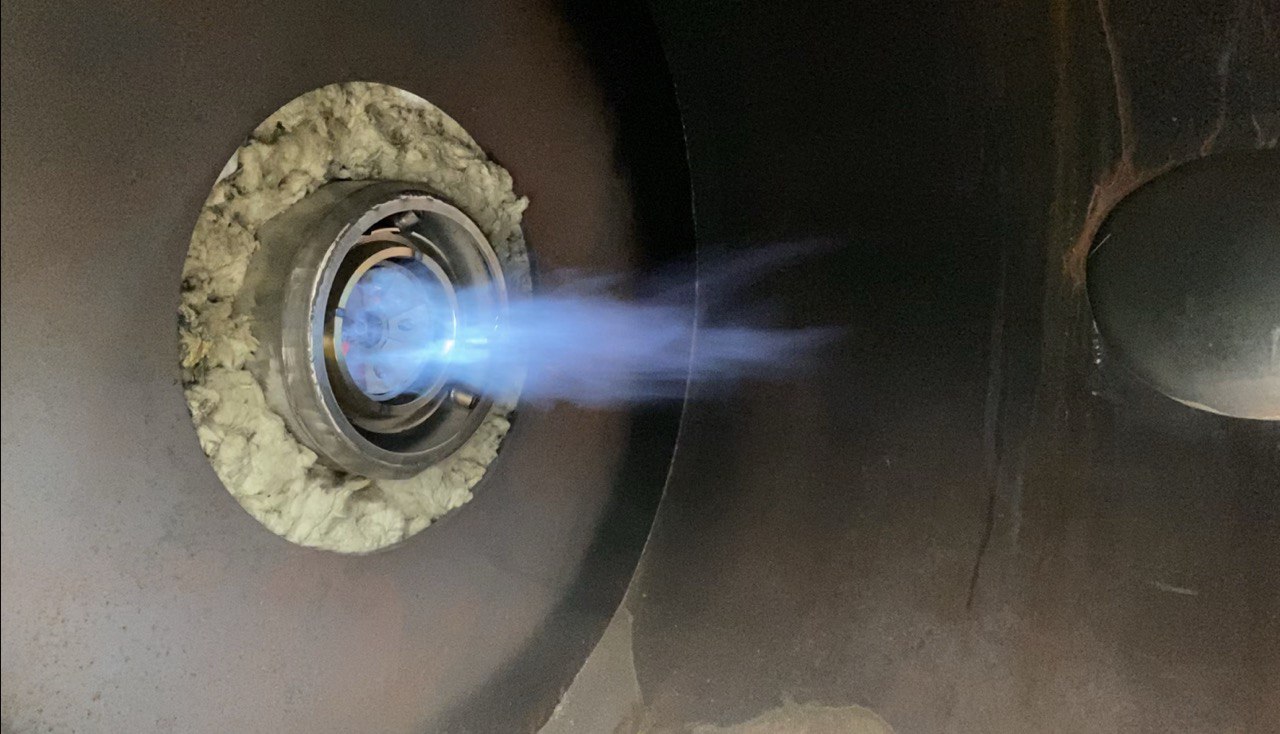

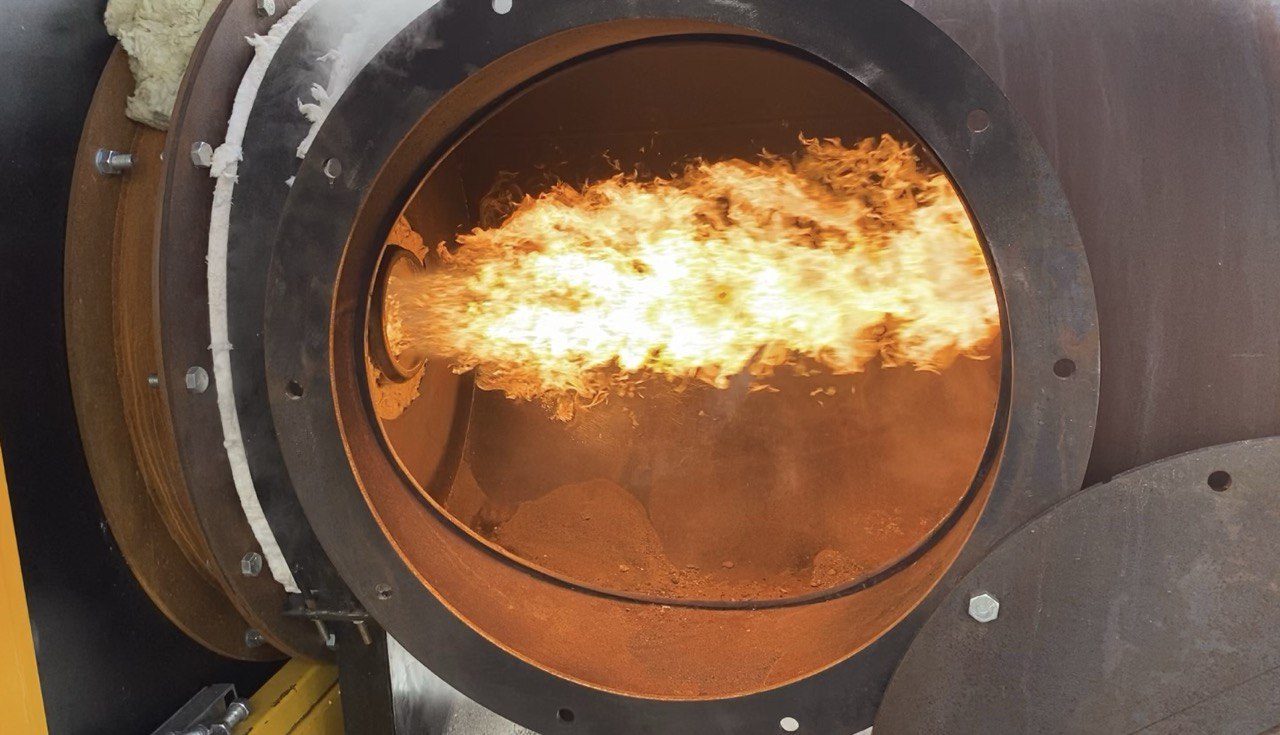

- Аттестованный стенд для огневых испытаний блочных горелок

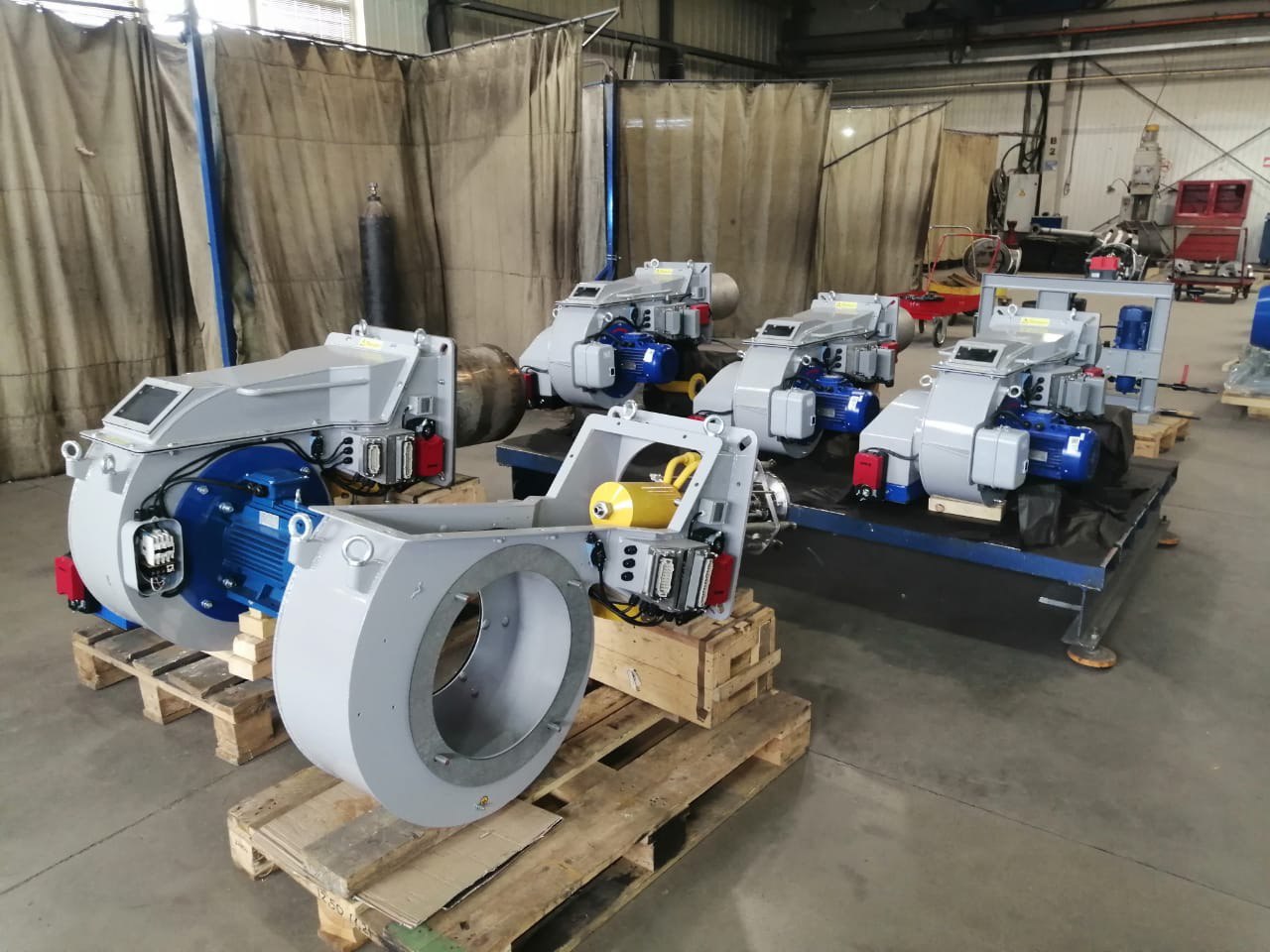

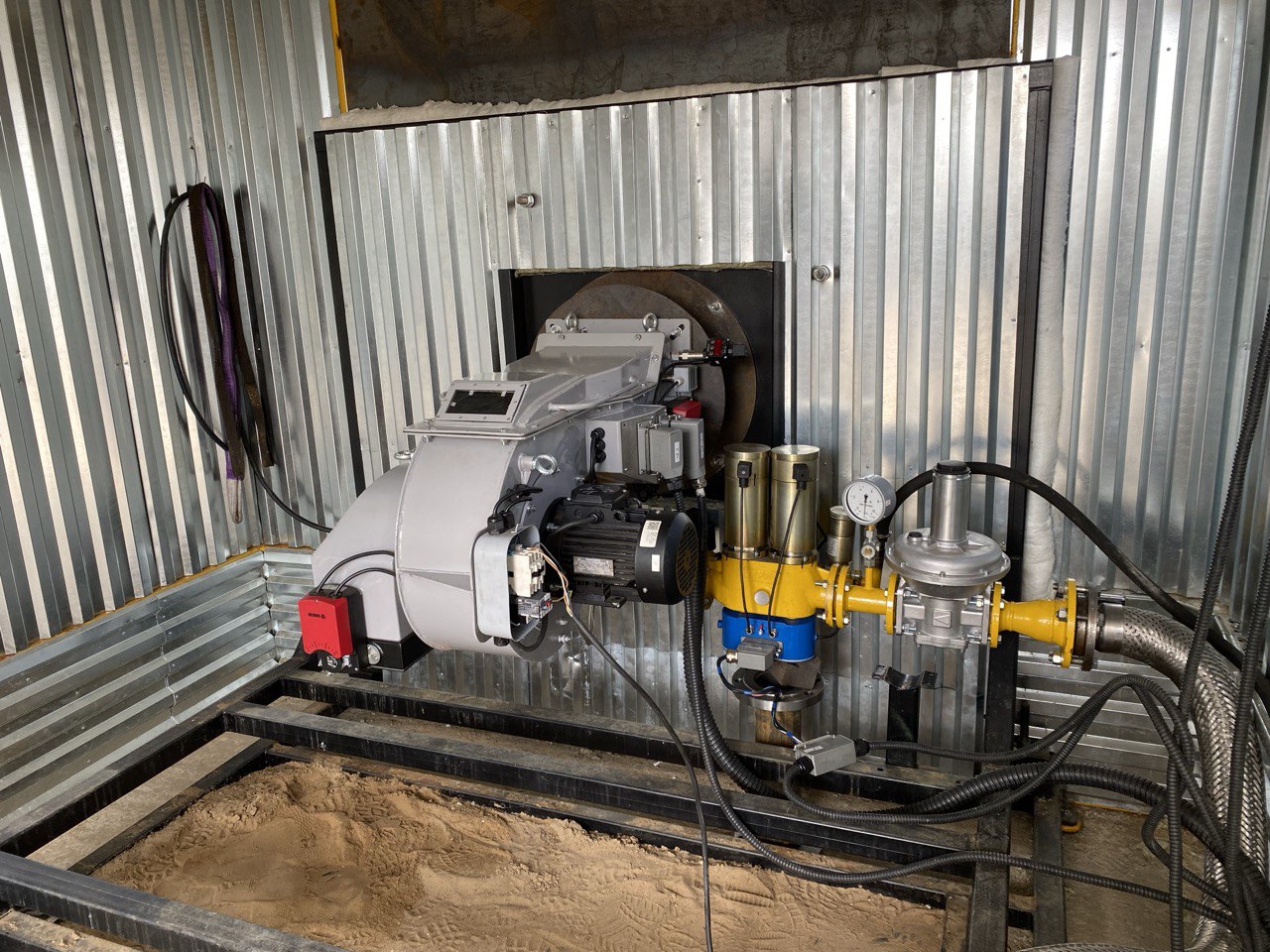

Галерея
