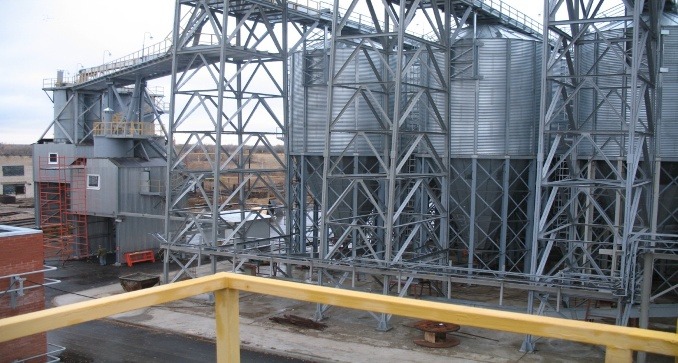

АСУ ТП элеватора шрота маслоэкстракционного завода

АСУ ТП элеватора шрота

АСУ ТП элеватора шрота выполняет следующие информационные функции:
• контроль и отображение на экране монитора АРМ оператора состояния (включено, выключено) транспортного оборудования;
• контроль и отображение состояния датчиков подпора, контроля сбегания ленты и скорости движения ленты норий;
• контроль и отображение датчиков верхнего уровня в силосах;
• контроль и отображение состояния задвижек;
• контроль и отображение состояния перекидных клапанов;
• контроль достоверности информации модулей УСО;
• протоколирование работы системы.

В системе реализованы следующие режимы управления:
• Автоматизированный (ДАУ) - управление оборудованием осуществляется по команде оператора в соответствии с алгоритмами, заложенными в память контроллера.
• Дистанционный (ДУ) - дистанционное управление отдельными единицами оборудования осуществляется оператором.

Общий вид экрана

Функция загрузки

1.Кнопка блокировок. При нажатии на данную кнопку открывается список блокировок данной функции. Блокировка, мешающая запуску функции, выделена жирным шрифтом
2.Источник подачи продукта (по умолчанию является неизменяемым)
3.Приемник продукта. Для изменения приемника выберите нужный силос из выпадающего списка.
4.Кнопки запуска/останова перемещения продукта. Если при нажатии на данную кнопку не была запущена аспирация, ее запуск происходит автоматически.
5.Кнопка аварийной остановки. При нажатии данной кнопки происходит единовременное выключение всех устройств маршрута.
6.Номер очередного силоса на загрузку. При достижении максимальной загрузки наполняемого силоса (указанного в поле 3), начнется заполнение силоса, выбранного в данном поле

Функция выгрузки

1. Кнопка блокировок. При нажатии на данную кнопку открывается список блокировок данной функции. Блокировка, мешающая запуску функции, выделена жирным шрифтом
2. Источник подачи продукта. Для изменения источника выберите нужный силос из выпадающего списка.
3. Приемник продукта. Для изменения приемника выберите нужный силос из выпадающего списка.
4. Кнопки запуска/останова перемещения продукта. Если при нажатии на данную кнопку не была запущена аспирация, ее запуск происходит автоматически.
5. Кнопка аварийной остановки. При нажатии данной кнопки происходит единовременное выключение всех устройств маршрута.

Функция аспирации

1. Состояние готовности аспирации АС1 и АС2. (Серый - состояние готовности не достигнуто; зеленый - состояние готовности достигнуто).
2. Текущее значение давления в компрессоре на выходе
3. Кнопка блокировок.
4. Кнопки запуска/останова аспирации.
5. Кнопка аварийного выключения аспирации.

Результаты внедрения АСУ ТП элеватора шрота:
• значительно сокращены затраты на оперативный и обслуживающий персонал, элеватор управляется дистанционно оператором маслоэкстракционного завода, обслуживается дежурными специалистами завода;
• за счет автоматического переключения загрузки шрота в другой силос после заполнения текущего (без остановки маршрута) значительно экономится электроэнергия;
• повышение безопасности работы оборудования, как в нормальном режиме работы, так и при различных аварийных ситуациях. Соблюдение всех действующих норм промышленной и пожарной безопасности;
• повышение надёжности работы системы управления оборудованием, отключение оборудования при возникновении аварийных ситуаций, что приводит к снижению затрат на обслуживание и ремонт оборудования.
