Цифровые термоподвески
Термоподвеска TКМ14 предназначена для применения в составе цифровой автоматической системы прогнозирования самосогревания растительного сырья в силосах элеватора (АСПС). Кроме измерения температуры, имеется возможность без дополнительных устройств проводить индикацию уровня продукта в силосе.

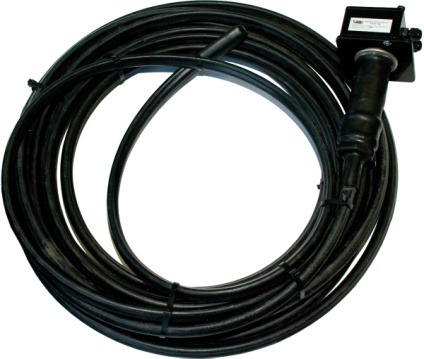

Конструктивно термоподвеска состоит из металлического корпуса и соединенного с ним кабеля, заключенного в оболочку, армированную несущими тросами. Датчики, расположенные на кабеле, производят замеры температуры по всей его длине и подготавливают к выдаче код, содержащий результат измерения. Встроенный микропроцессор опрашивает все преобразователи температуры и по запросу посылает информацию по сети (интерфейс RS-485) АСПС.
За счет применения специальной полипропиленовой оболочки с тросами ТКМ14 способна выдерживать значительные механические нагрузки на разрыв. Термоподвеска не требует калибровки в процессе эксплуатации.
Технические характеристики ТКМ14:
Тип преобразователя температуры (датчик) - DS18B20 Dallas Semiconductor.
Количество датчиков внутри ТКМ14 - до 30 шт.
Длина ТКМ14 с кабелем - до 30 м.
Диапазон измеряемой температуры - от минус 30 до плюс 50 °C.
Разрешающая способность измерения температуры - 0,0625 °C.
Пределы основной погрешность измерения температуры:
в диапазоне от минус 30 до минус 10 °C, не более - ± 2 °C;
в диапазоне от минус 10 до плюс 50 °C, не более - ± 0,5 °C.
Тип линии связи - витая пара проводников в экране (сигнал «данные» и сигнал «данные инверсные») с волновым сопротивлением линии 120 Ом.
Скорость передачи данных - 4800 бит/с.
Термоподвеска ТКМ14 устойчива к воздействию следующих климатических и механических факторов:
- Температура окружающего воздуха - от минус 30 до плюс 50 °C;
- Относительная влажность окружающего воздуха - до 95 % при температуре плюс 35 °C без конденсации влаги;
- Атмосферное давление - от 84 до 106,7 кПа;
- Синусоидальные вибрации с частотой от 10 до 55 Гц с амплитудой не более 0,15 мм (группа N1 по ГОСТ 12997).
- Степень защиты термоподвески от попадания твёрдых частиц соответствует классу IP54 по ГОСТ 14254.
- Максимальная температура внешней поверхности оболочки - не более 130 °C.
- Максимальная масса ТКМ14 при длине кабеля 30 м - не более 20 кг.
- Напряжение питания ТКМ14 - от 15 до 30 В.
- Ток потребления термоподвески при напряжении питания от 15 до 30 В - не более 0,15 А.
