TBS
НАЗНАЧЕНИЕ
Барьеры искрозащиты серии TBS предназначены для ограничения тока и напряжения до искробезопасных значений в электрических цепях и сопряжения искробезопасных и искроопасных цепей.
Барьеры обеспечивают передачу аналоговых унифицированных сигналов тока 4 ... 20 мА по искробезопасным линиям связи в информационных, измерительных и управляющих каналах АСУ ТП на взрывоопасных производствах.
Барьеры TBS AI-01 и TBS AI-H-01 обеспечивают питание источников сигнала, находящихся во взрывоопасной зоне.
Барьеры TBS AI-H-01 и TBS AO-H-01 одновременно с передачей аналоговых сигналов тока обеспечивают двухстороннюю передачу данных по HART-протоколу.
Барьеры относятся к связанному электрооборудованию с уровнем взрывозащиты «Ga» по ГОСТ 31610.0-2014 (IEC 60079-0:2011), реализуют вид взрывозащиты «i» (искробезопасная электрическая цепь) с уровнем взрывозащиты «ia» в соответствии с ГОСТ 31610.11-2014 (IEC 60079-11:2011), относятся к подгруппе IIC в соответствии с ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Барьеры не требуют искробезопасного заземления.
Барьеры устанавливаются вне взрывоопасной и вне пожароопасной зоны.
Барьеры позволяют подключать к контроллерам и другому искроопасному оборудованию искробезопасные цепи со следующими типами сигналов:
- аналоговые входные и выходные унифицированные сигналы постоянного тока 4...20 мА;
- HART-сигналы.
СОСТАВ

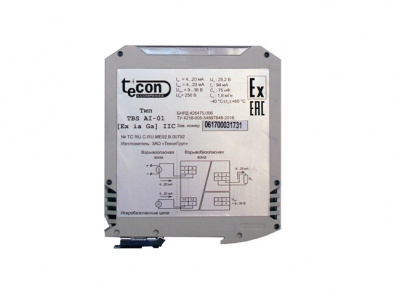

TBS AI-01
|
Одноканальный барьер для передачи сигналов постоянного тока 4…20 мА из взрывоопасной зоны во взрывобезопасную с питанием источника сигнала, находящегося во взрывоопасной зоне.
|
TBS AI-H-01
|
Одноканальный барьер для передачи сигналов постоянного тока 4…20 мА из взрывоопасной зоны во взрывобезопасную с питанием источника сигнала, находящегося во взрывоопасной зоне, и одновременной двухсторонней передачей данных по HART-протоколу.
|
TBS AO-01
|
Одноканальный барьер для передачи сигналов постоянного тока 4…20 мА из взрывобезопасной зоны во взрывоопасную.
|
TBS AO-H-01
|
Одноканальный барьер для передачи сигналов постоянного тока 4…20 мА из взрывобезопасной зоны во взрывоопасную и одновременной двухсторонней передачей данных по HART-протоколу.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика
|
Тип барьера
|
|||
TBS AI-01
|
TBS AI-H-01
|
TBS AO-01
|
TBS AO-H-01
|
|
Число каналов в барьере
|
1
|
|||
Пределы допускаемой основной приведенной погрешности при преобразовании сигналов постоянного тока, %
|
± 0,1
|
|||
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды, не более
|
0,5 от основной на каждые 10 °С
|
|||
Поддержка обмена по HART-протоколу
|
нет
|
имеется
|
нет
|
имеется
|
Ех-маркировка
|
[Ex ia Ga] IIC
|
|||
Максимальное напряжение, которое может быть приложено к соединительным устройствам искроопасных цепей без нарушения взрывобезопасности Um, В
|
250
|
|||
Максимальное выходное напряжение на соединительных устройствах искробезопасных цепей U0, В
|
25,2
|
26
|
25,2
|
|
Максимальный выходной ток, который может протекать в соединительных устройствах искробезопасных цепей I0, мА
|
94
|
97
|
94
|
|
Максимальная внешняя емкость С0, нФ
|
75
|
69
|
75
|
|
Максимальная внешняя индуктивность L0, мГн
|
1,8
|
|||
Максимальное отношение внешних индуктив-ности и сопротивления L0/R0, мГн/Ом
|
60
|
56
|
60
|
|
Ток срабатывания предохранителей, мА
|
32
|
|||
Напряжение питания постоянного тока, В
|
От 9 до 36
|
|||
Потребляемая мощность, Вт, не более
|
1,62
|
1,92
|
1,57
|
1,76
|
Средняя наработка на отказ, ч, не менее
|
100000
|
|||
Назначенный срок службы, лет
|
15
|
|||
Габаритные размеры, мм, не более
|
13х110х115
|
|||
Масса, кг, не более
|
0,1
|
Более подробную информацию вы можете прочитать в Руководстве по эксплуатации
